(本页面最后更新2026-04-25 07:47:29)
这是一个完全开源免费的Tally灯项目
除了传统的LED指示方式，还提供了手机iPad等设备的WebTally方式
可通过网页进行设置，可以在线升级，目前使用WiFi方案，后续考虑不改变架构的情况下增加ESP-Now、RF(公里级传输)、4G支持
目前支持时代奥视OSEE、vMix切换台，BMD ATEM，芯象，以及支持NAYA纳雅Tally灯的切换台，欢迎各厂商联系支持对接事宜(互免)
OmniTally 3.0即将发布，同时将发布印刷线路板版本
欢迎扫描进入OmniTally用户群
最新版本Ver: 2.2.26010819
固件下载 固件烧录工具 Arduino源代码下载
1.x版本视频介绍
B站介绍视频链接 https://www.bilibili.com/video/BV1jYqdYJEvC
YouTube介绍视频链接 https://www.youtube.com/watch?v=d0863qaj74I
2.x版本视频介绍(2.x介绍为1.x的补充，建议先观看1.0介绍了解更多信息)
B站介绍视频链接 https://www.bilibili.com/video/BV1FQ7pzZEaV/
YouTube介绍视频链接 https://www.youtube.com/watch?v=QglbKZ4ogHQ
GitHub链接 https://github.com/OmniDamon/OmniTally
OmniTally 2.x主要更新
支持OSEE/BMD/vMix/芯象/其他支持纳雅的切换台(比如OSEE切换台已支持纳雅协议亦可以使用纳雅协议)
电量指示(网页端和开机灯珠红黄绿三色)
指示器功能能(显示当前PGM通道)
双WS2812输出口，独立控制(可用于双面指示)
红、绿独立输出(用于单独接红绿LED指示灯)
OmniTally服务端模式(用于未来接硬件接口导播台时一个OmniTally作为服务端)
增加Station热点的配网模式
救援模式(配置或WiFi连接失败时应急)
使用圆形12灯珠WS2812，实现网络校时功能的“指针”时钟(2.1版本加入)
……
我会考量大家的每一条意见建议，欢迎大家到[意见建议搜集]板块提供意见建议！
OmniTally 3.0除了会不断加强Tally灯的本职工作，后续可能会往不务正业发展，初步规划
1、增加非WiFi的射频方式通讯，支持公里级、广域网传输
2、不使用4G模块的广域网通讯支持(不需要4G/5G网络)
3、增加LED补光灯功能、影视效果模拟(比如警灯、看电视、烛火)功能
4、增加对其他硬件Tally接口切换台的支持
……
我会考量大家的每一条意见建议，欢迎大家到[意见建议搜集]板块提供意见建议！
快速跳转

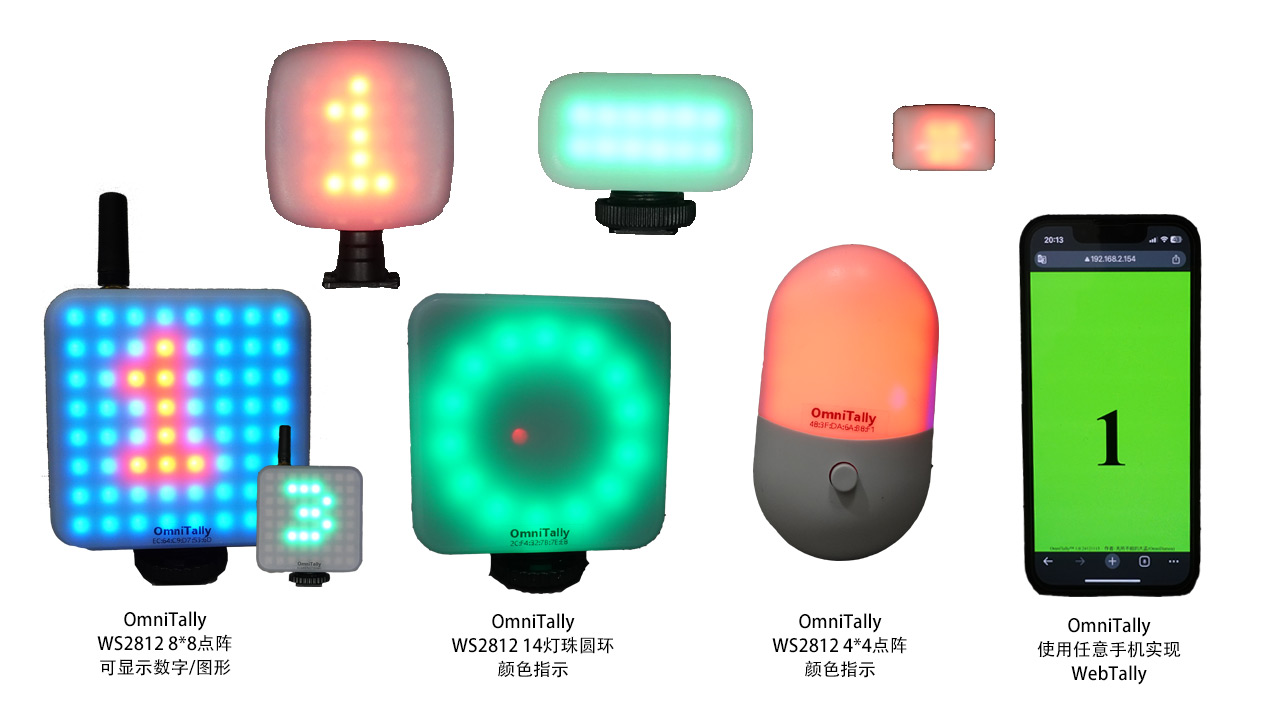

[9.9元3分钟制作WebTally] [19.9元5分钟制作完整版] [快速入门] [OmniTally(小夜灯版)完整制作方法] [技术资料] [更新记录] [意见建议搜集] [感谢]OmniTally“成品”展示

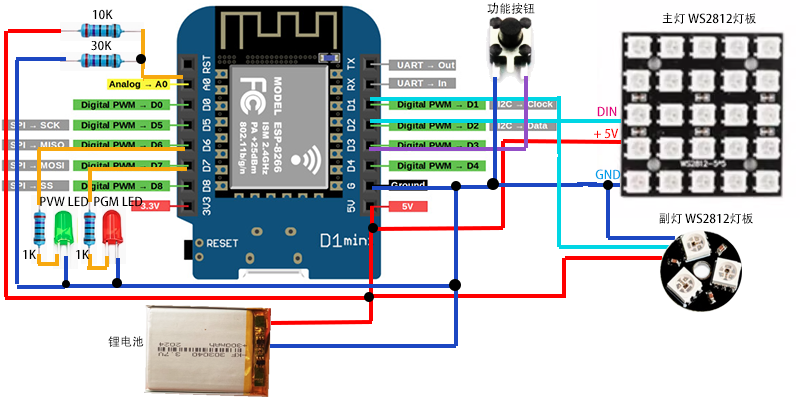

OmniTally 2.0电路图

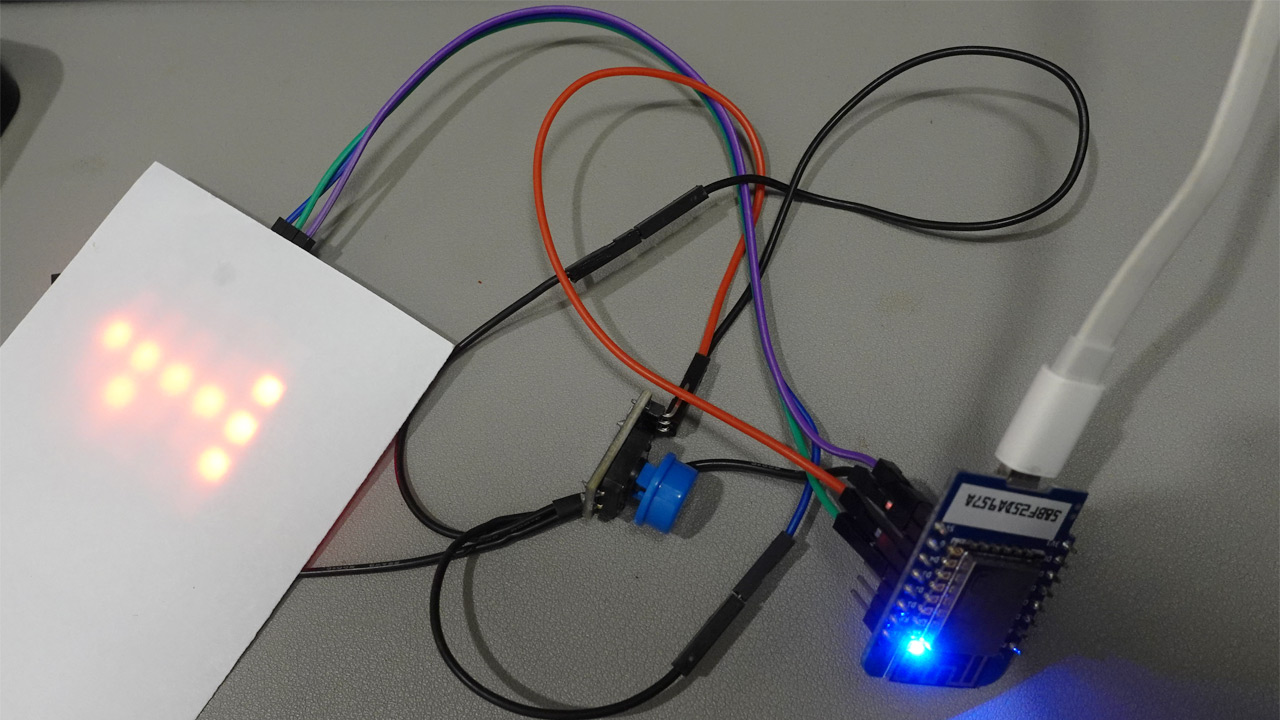

OmniTally DIY 展示(电路图请移步19.9元5分钟制作完整版)
9.9元3分钟制作WebTally

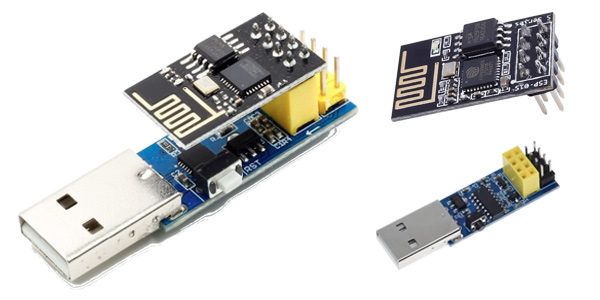

[顶部]1、网购ESP-01S+下载器(见下图)
2、下载 最新版固件

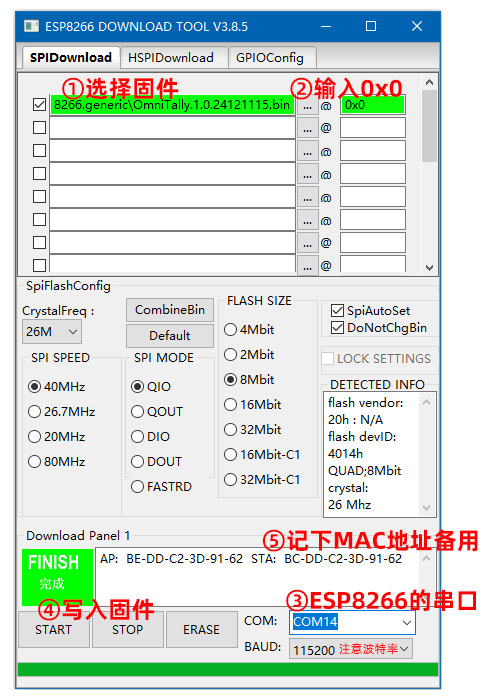

3、下载 固件烧录工具 写入固件(见下图)
即可使用OmniTally的WebTally功能！
19.9元5分钟制作完整版

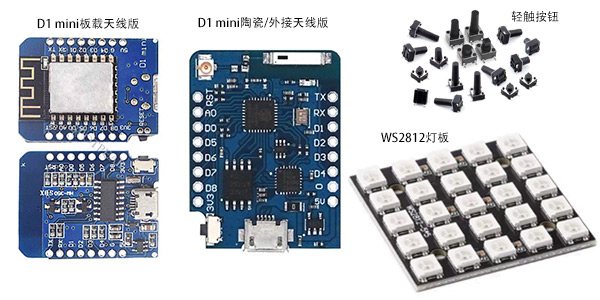

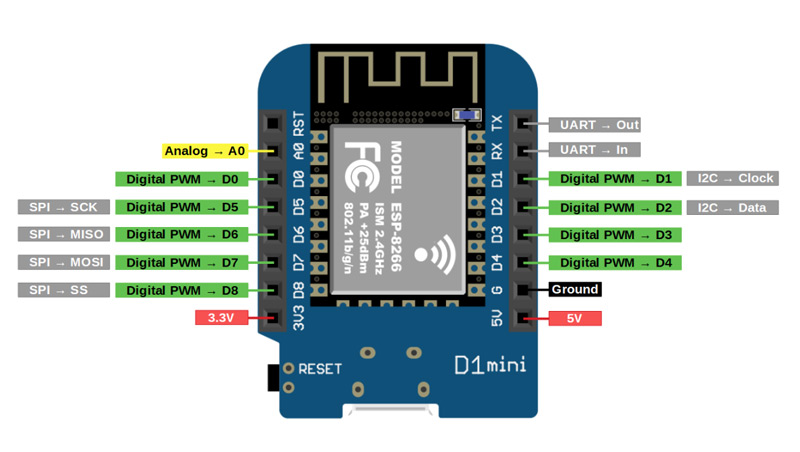

[顶部]1、网购ESP8266 D1 mini + WS2812灯板 + 轻触开关(可选) + 电源开关(可选)(见下图)
(可购买带有排针的板子，配合杜邦线可以免焊接)

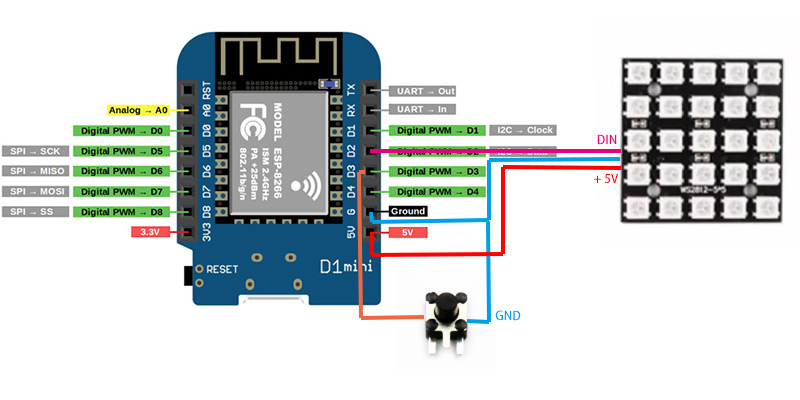

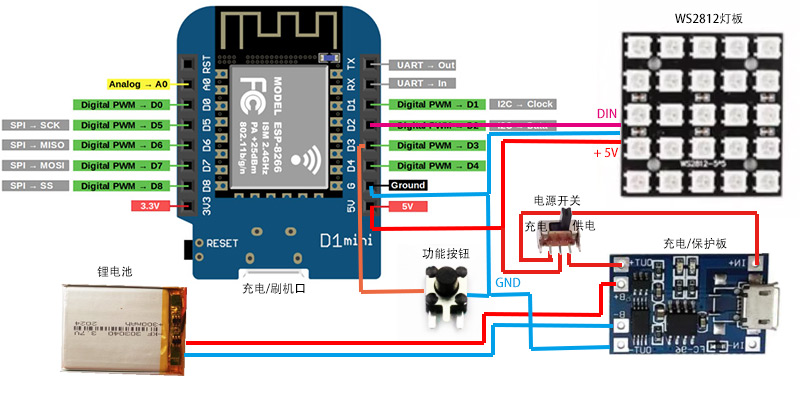

2、连接灯板及按钮(MicroUSB口供电)
充电版1(注意！这个版本刷机时不要打开电源！)
充电版2
充电版3(HT4928S方案)

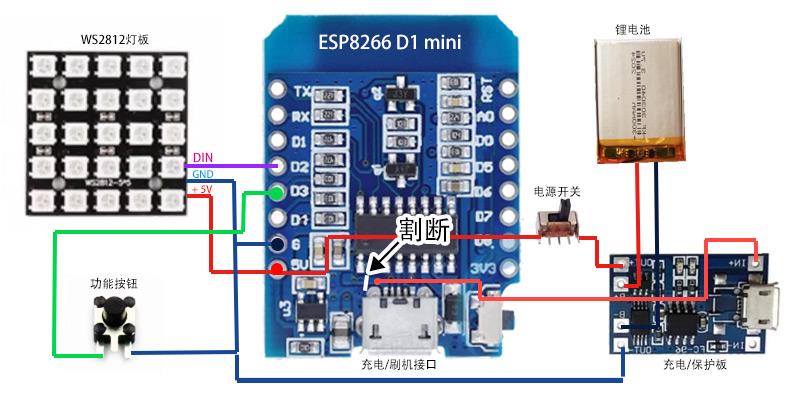

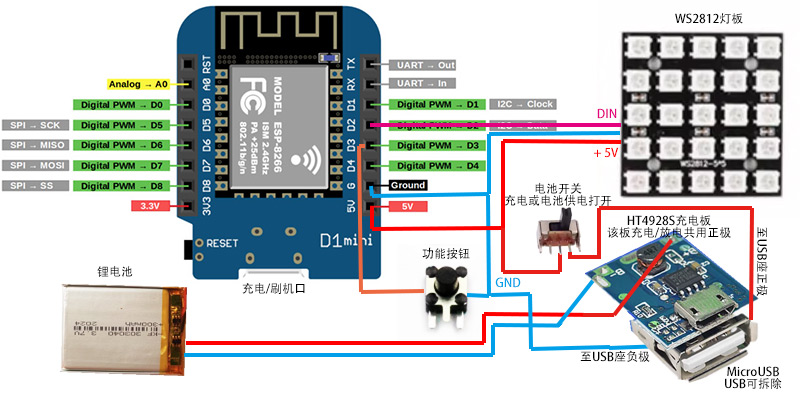

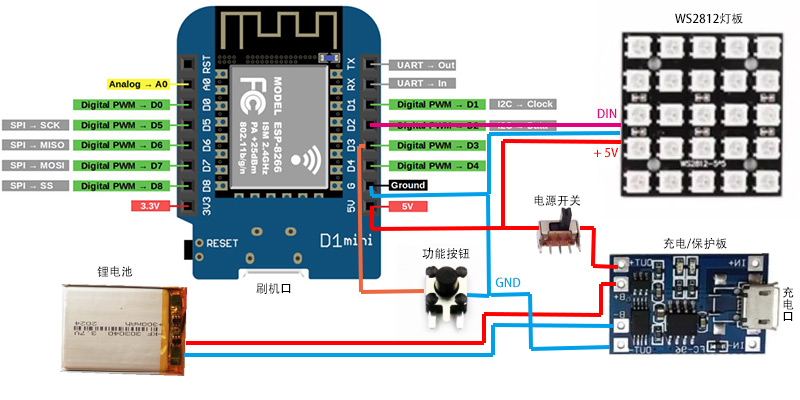

充电版4(推荐！后面小夜灯版的电路图)
3、下载 最新版固件
4、下载 固件烧录工具 写入固件(见下图)
即可使用OmniTally的全部功能！
快速入门

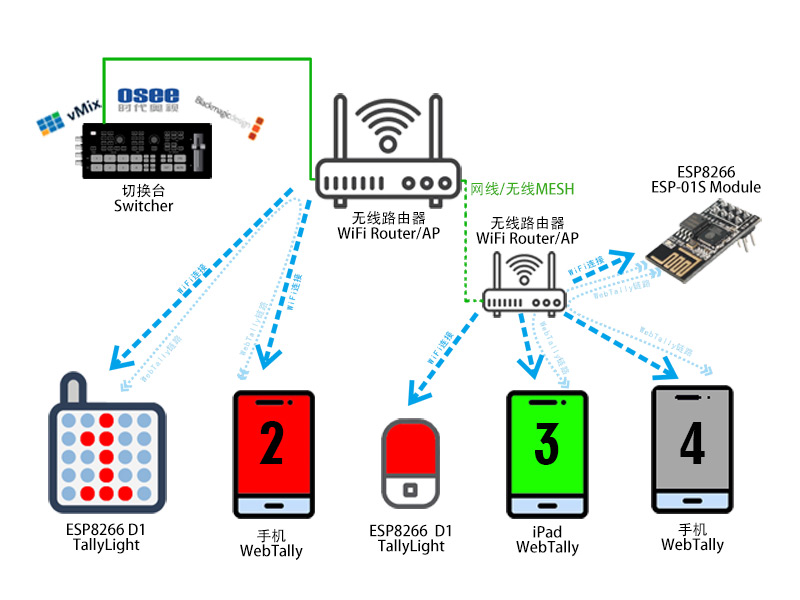

[顶部]系统架构图
基本设置
2.x版本默认为热点配网方式(通过长按按钮可以转为AirKiss配网方式)
手机搜索omnitally-xxxxxxxxxxxx热点
浏览器访问http://192.168.7.1
根据页面进行配网
1.x版配网方式
1、OmniTally首次启动需要WiFi配网，微信搜索公众号“易艾思”或“乐鑫科技”，在菜单中找到嵌入设备配网或Airkiss配网选项进行WiFi配网
2、配网成功后使用浏览器输入http://omnitally/setup进入设置页面
3、记下设备的MAC地址，进行相应设置后，保存、重启
4、设置后的OmniTally登录地址将变成http://omnitally-xxxxxxxxxxxx(xxxxxxxxxxxx为设备的MAC地址，仅数字字母部分)的形式
注意：
1、配网时手机需连接到2.4G WiFi
2、由于WiFi网络的兼容性，AirKiss配网可能无法成功，请多试几次或更换手机尝试
3、极少部分手机、电脑可能不支持网络名称http://omnitally-xxxx访问方式，可以尝试从路由器或工具软件寻找OmniTally的IP地址进入设置和使用

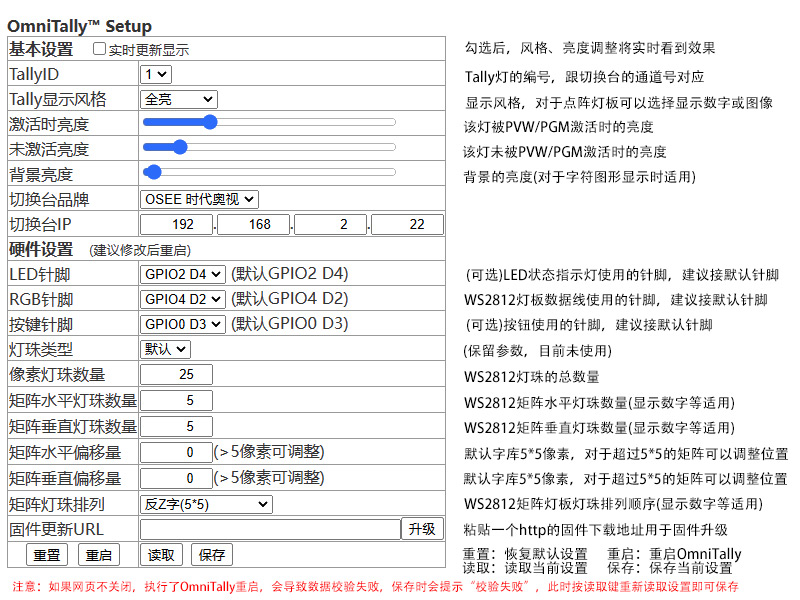

网页设置说明
WebTally使用
OmniTally可以使用手机、iPad等设备实现Tally功能而不需要多个OmniTally硬件设备，每个OmniTally都支持多个WebTally设备连接，这就意味着只要一个硬件OmniTally就可以带动所有的WebTally设备
OmniTally设置完成后，手机设备访问如下网址http://omnitally-xxxxxxxxxxxx/tally/*(*为TallyID号)，如1号机位可以使用http://omnitally-xxxxxxxxxxxx/tally/1
注意：虽然一个OmniTally可以驱动多个WebTally，但如果你有多个OmniTally建议将访问分散到多个OmniTally上或WiFi信号更好的OmniTally上
LED状态指示灯含义
| 1秒匀速慢闪 | 运行中 |
| 0.25秒快闪 | 网络搜索中 |
| 1秒短亮长灭 | 热点配网等待中 |
| 0.5秒短亮长灭 | 等待AikKiss配网 |
| 不规则闪动 | 数据传输中 |
按键功能
| 短按 | 更换显示风格 |
| 双击 | 修改TallyID |
| 长按 | 调整亮度 |
| 长按约30秒 | 恢复默认值(2.x后已废弃) |
| 2.x重置方法：开机，在启动3秒内关机再开机，连续5次即可重置 | |
| 重置后WiFi会默认连接OmniTally/1357924680，失败后进入配网模式 |
网址说明
| http://[OmniTally-MAC/IP]/ | 欢迎页面 |
| http://[OmniTally-MAC/IP]/setup | 设置页面 |
| http://[OmniTally-MAC/IP]/id/* | 直接设置Tally灯ID，*为1-8 |
| http://[OmniTally-MAC/IP]/tally/* | WebTally页面，*为1-8 |
| http://[OmniTally-MAC/IP]/pgm | 切换Tally灯为PGM(用于第三方控制) |
| http://[OmniTally-MAC/IP]/pvw | 切换Tally灯为PVW(用于第三方控制) |
| http://[OmniTally-MAC/IP]/na | 切换Tally灯为非PVM/PGM(用于第三方控制) |
| http://[OmniTally-MAC/IP]/api | API接口(用于第三方获取状态) |
| http://[OmniTally-MAC/IP]/wificonfig | WiFi设置 |
OmniTally(小夜灯版)完整制作方法
[顶部]

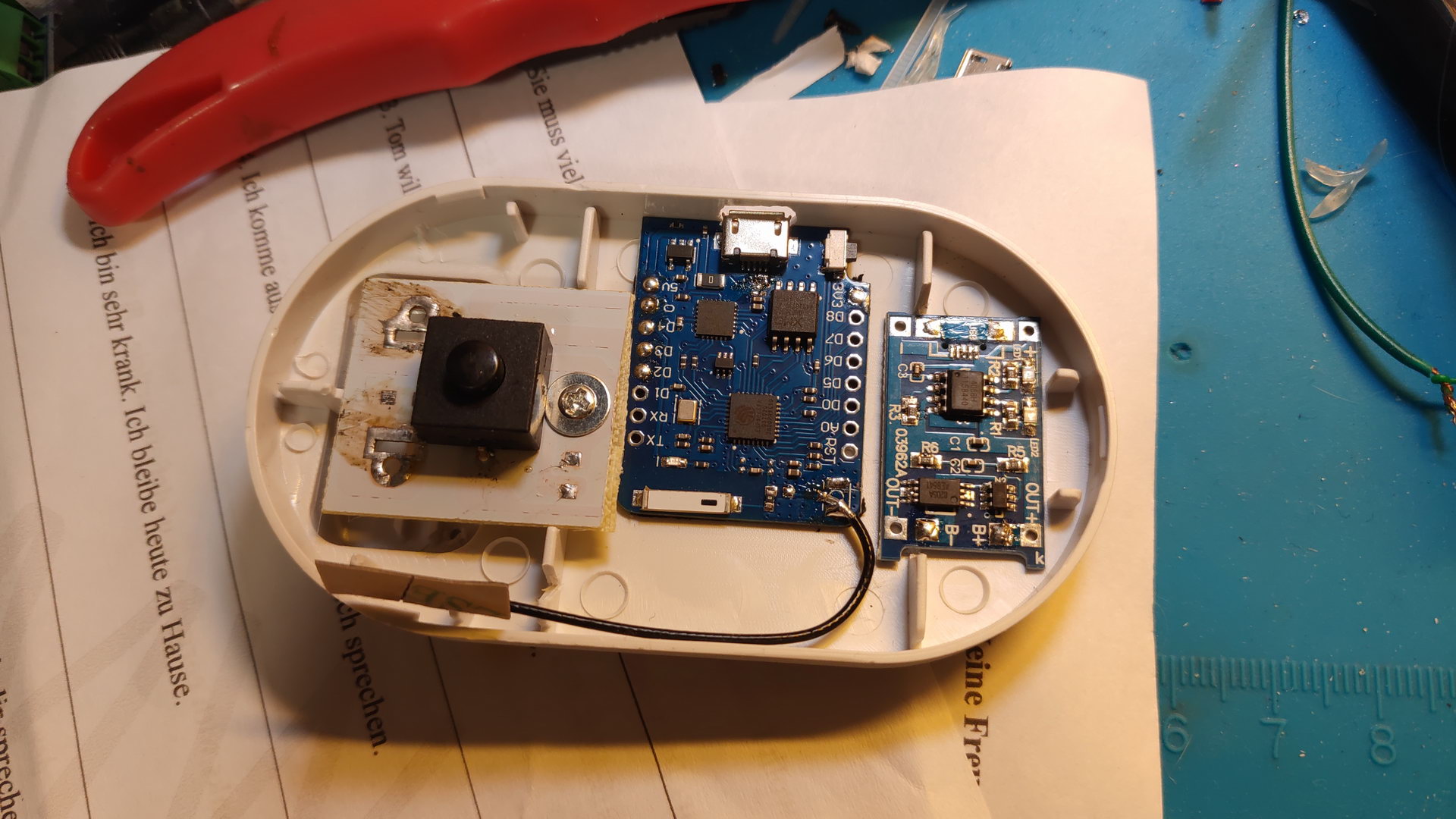

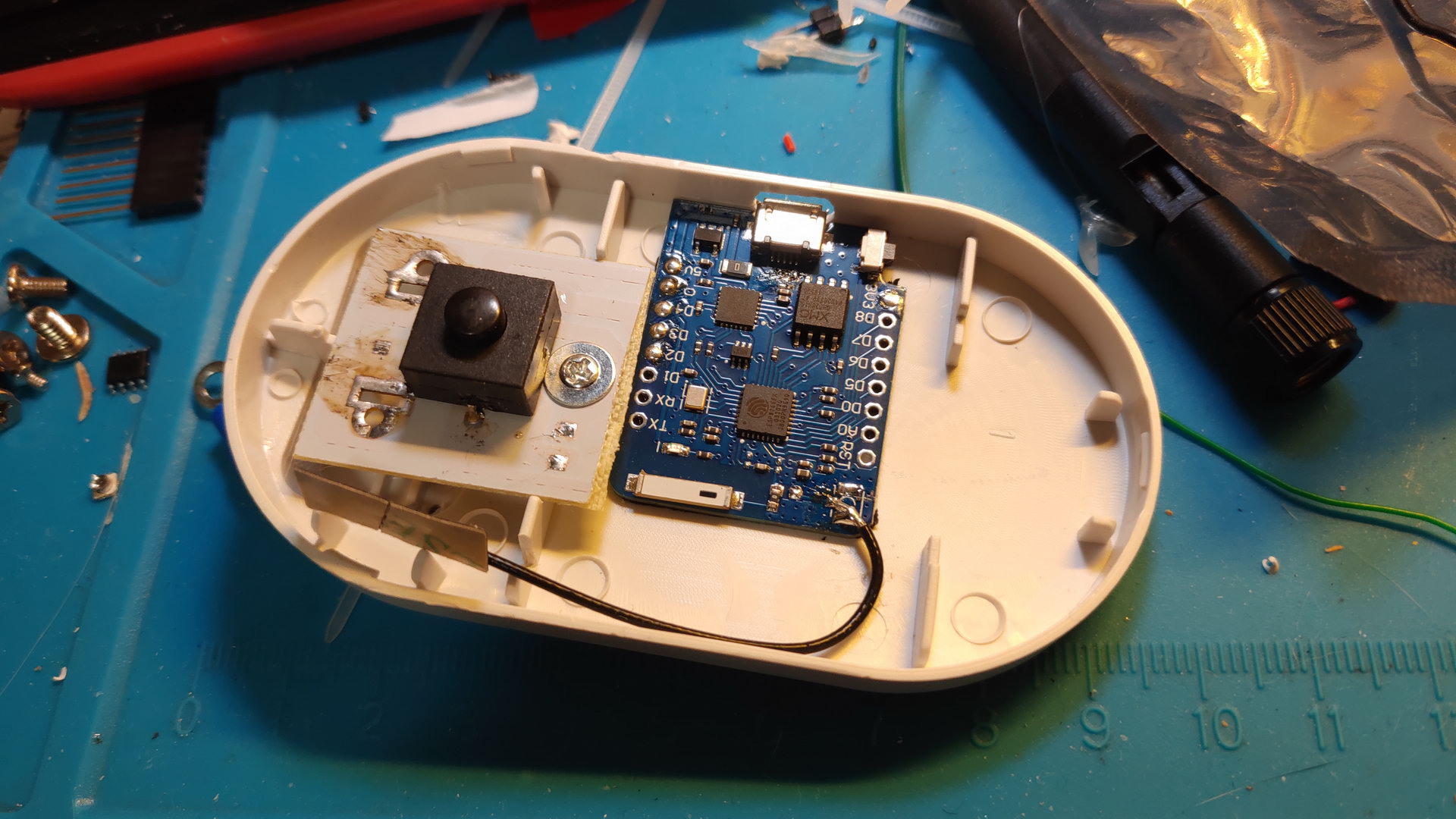

开孔及固定ESP8266-D1模块
固定充电电池保护模块

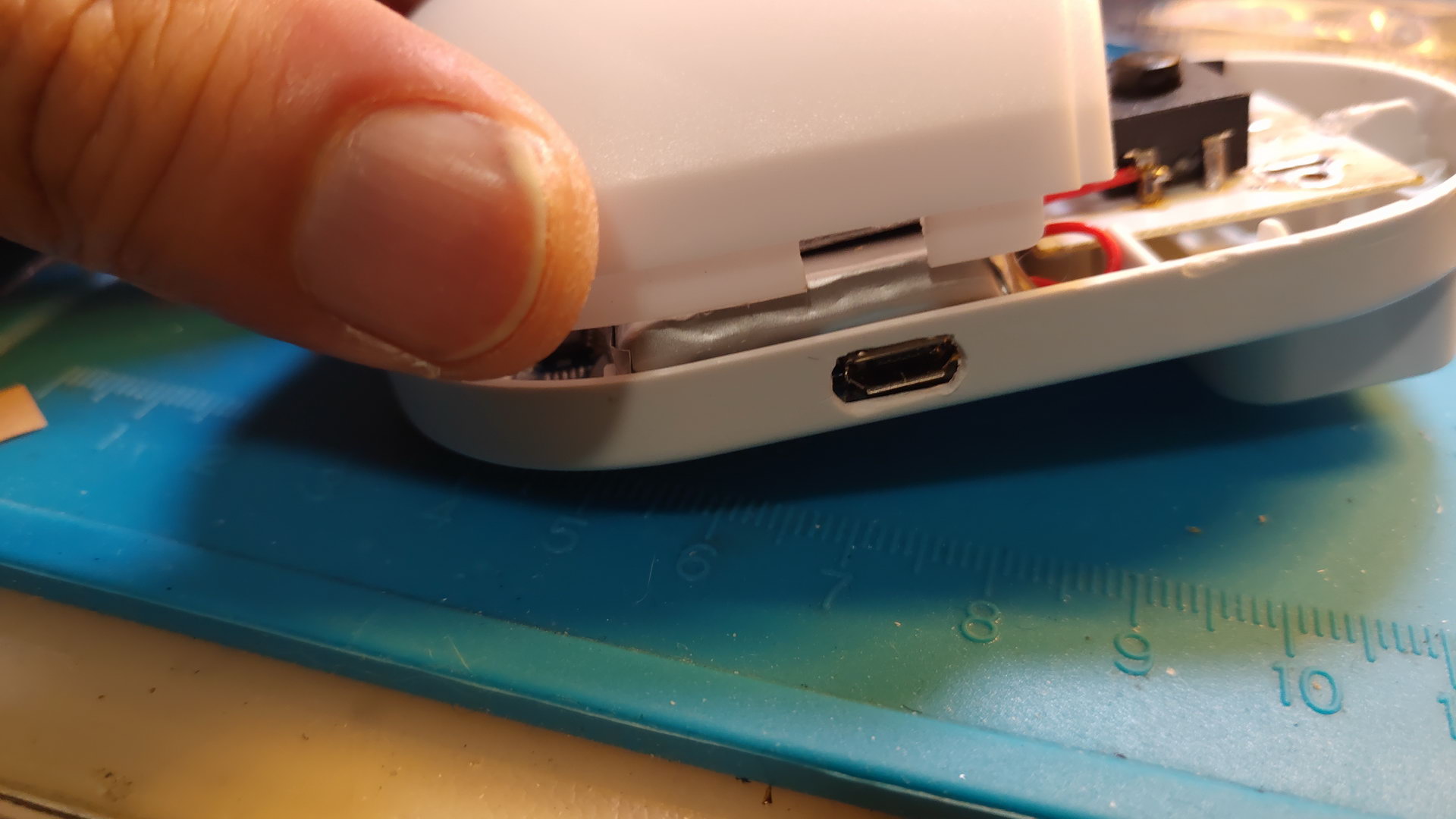

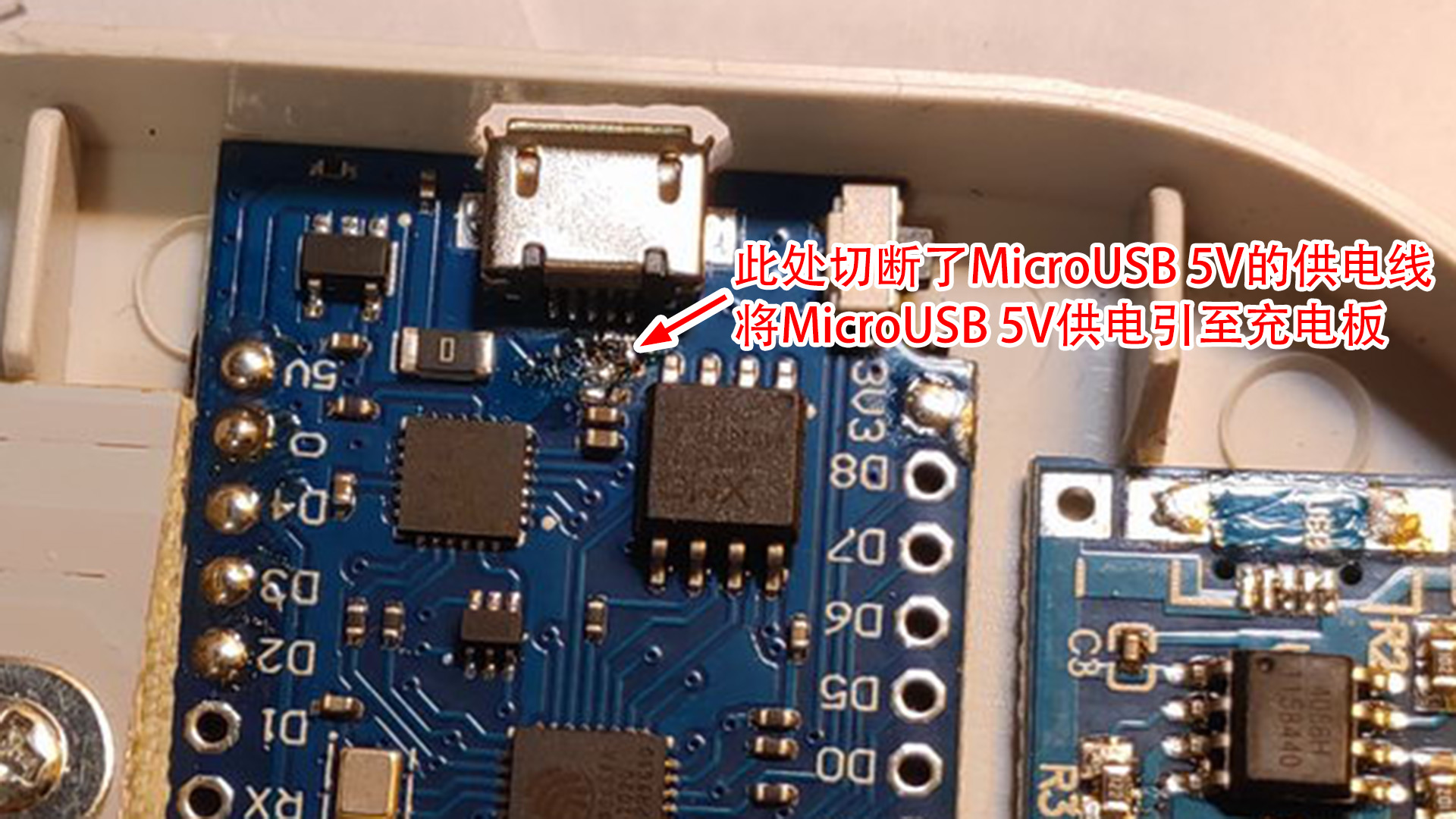

切断MicroUSB供电线引至充电板

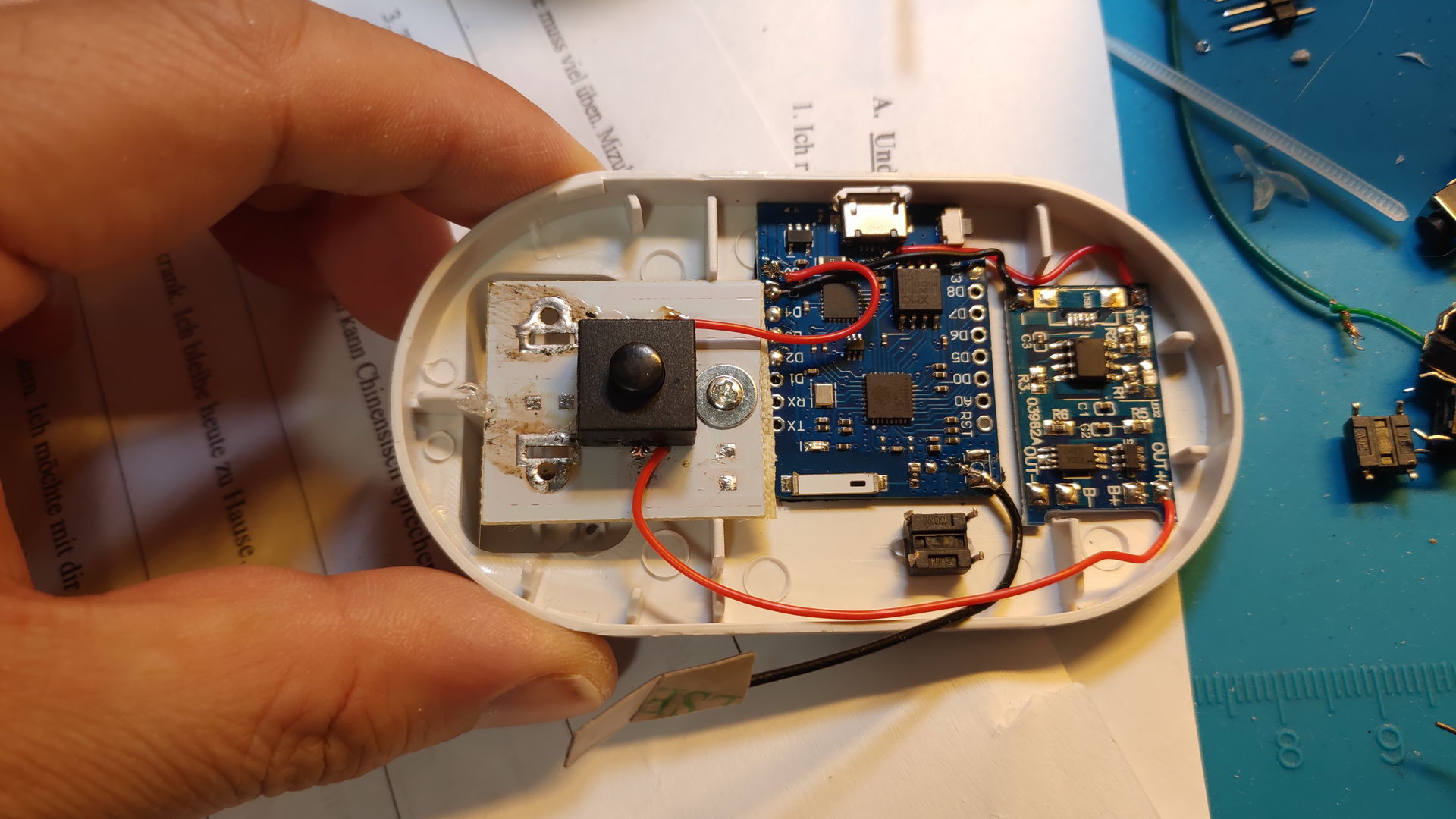

连接供电及开关线
打按钮开关孔及支架孔

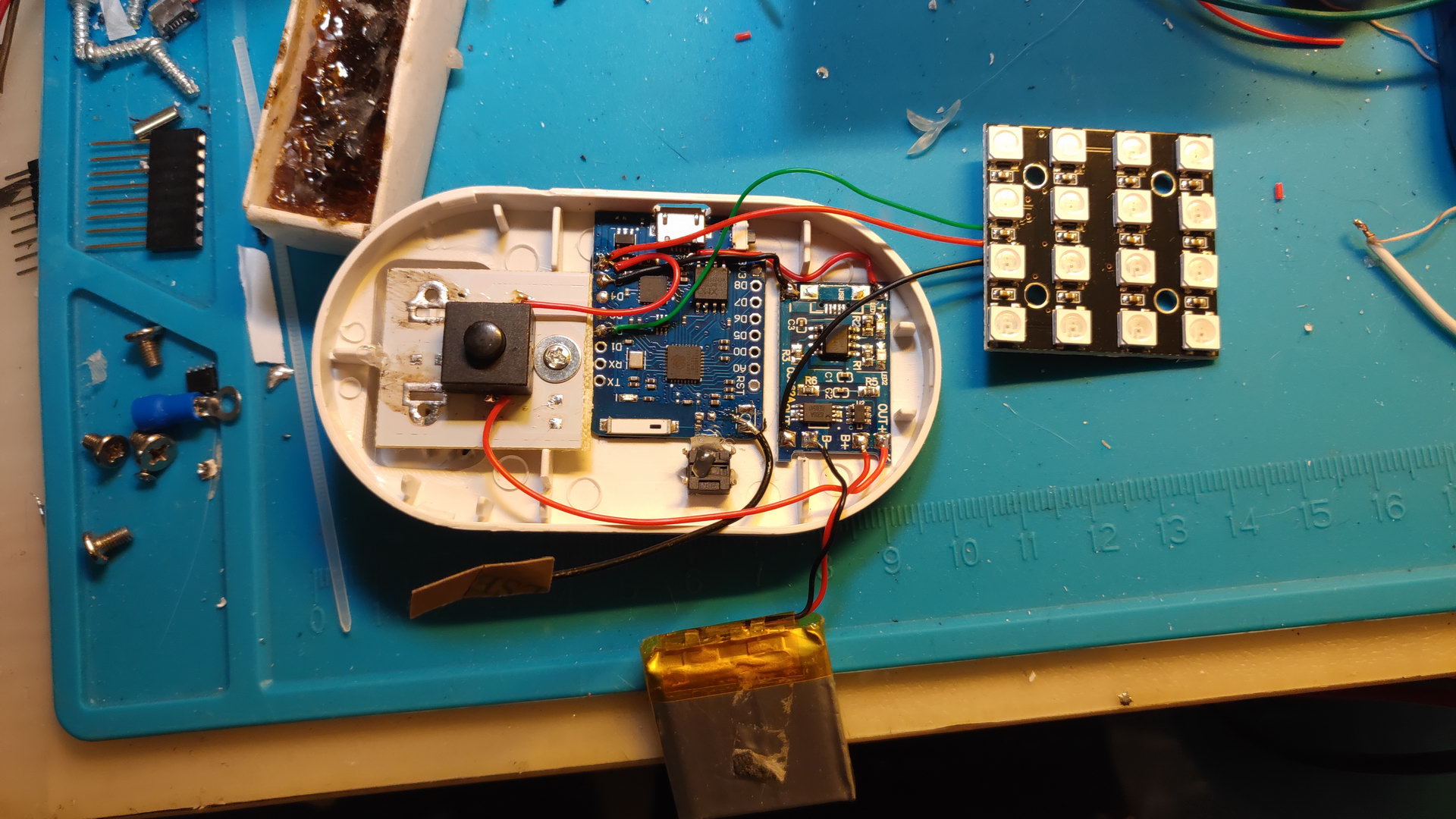

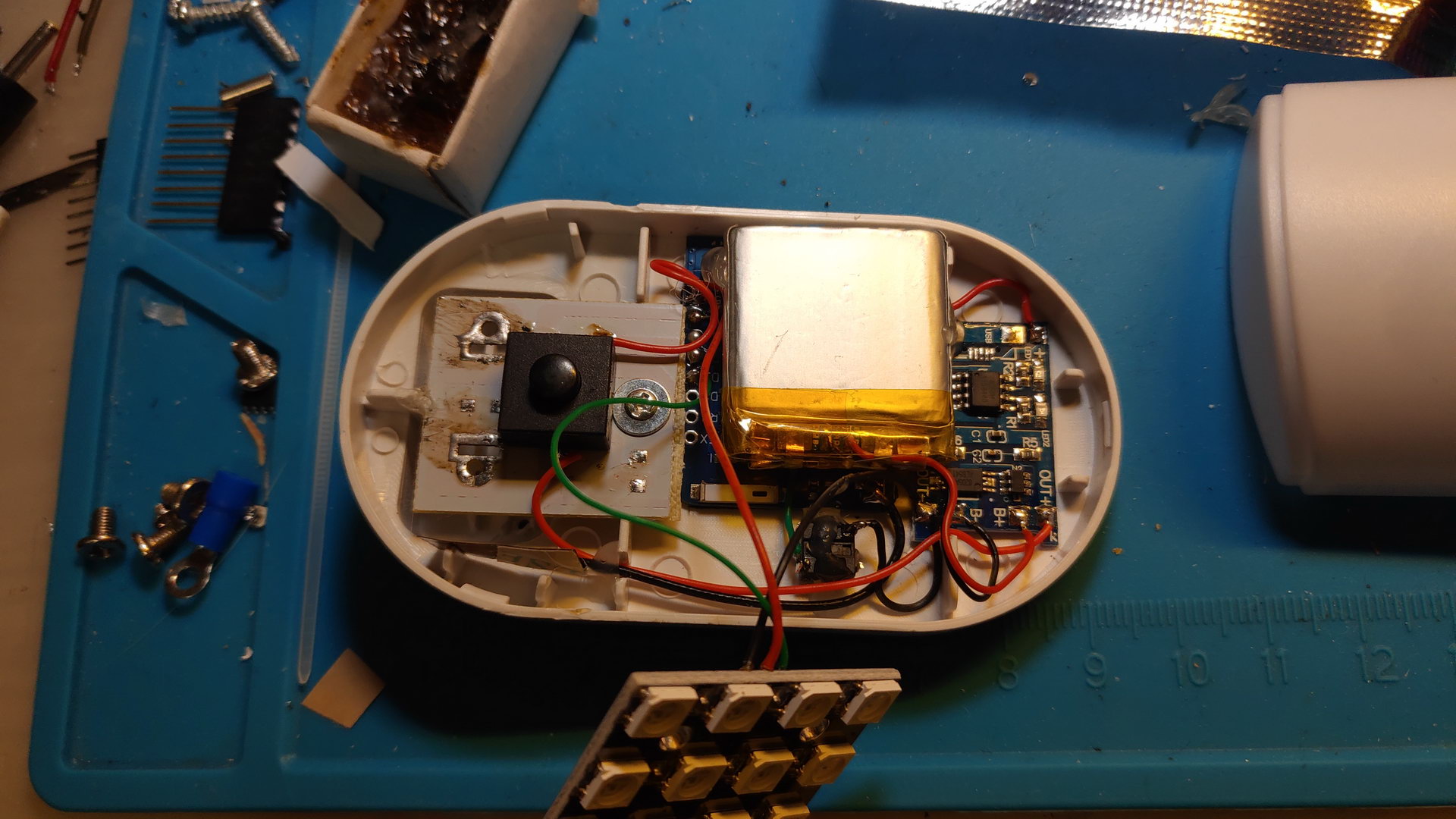

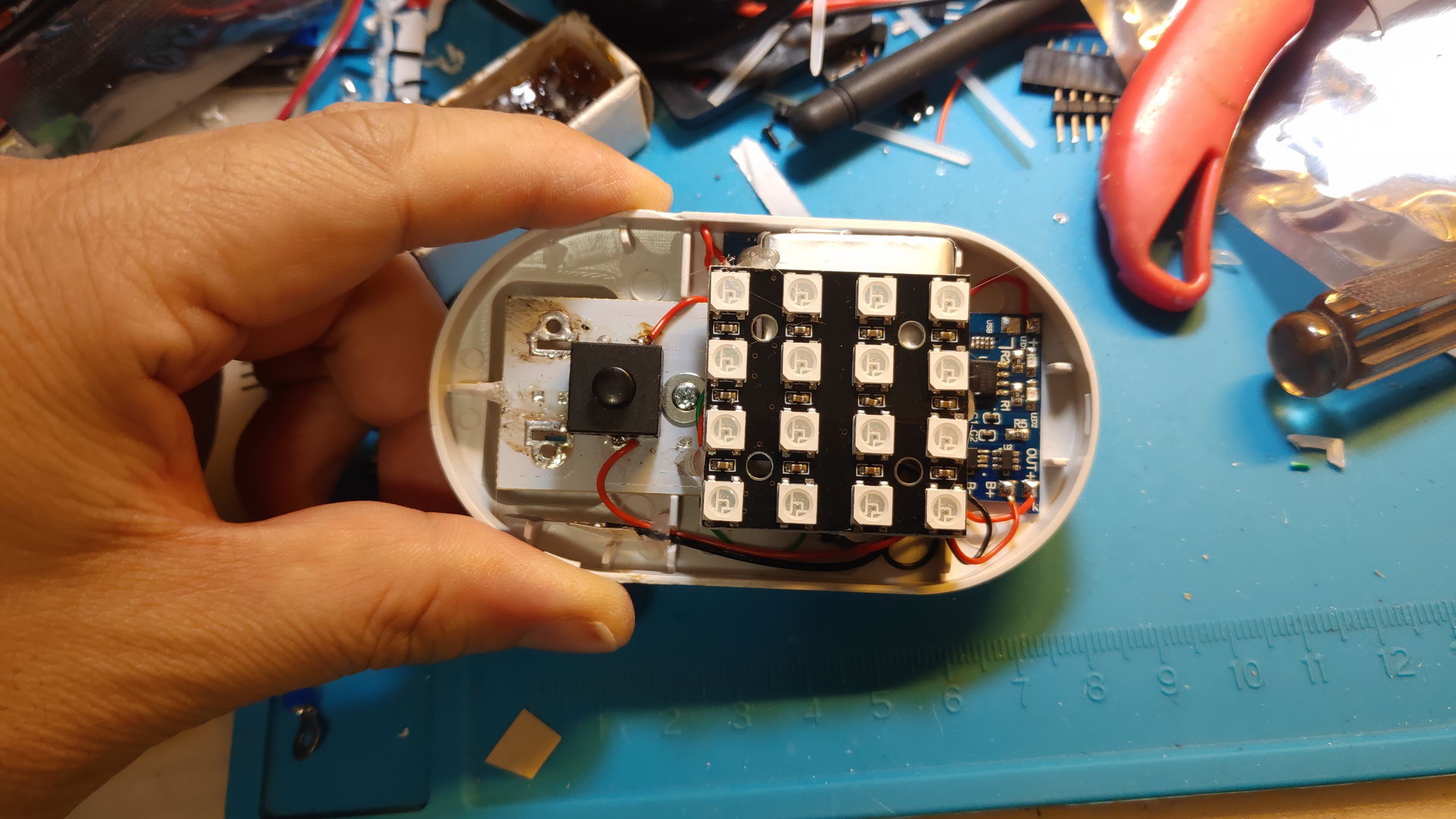

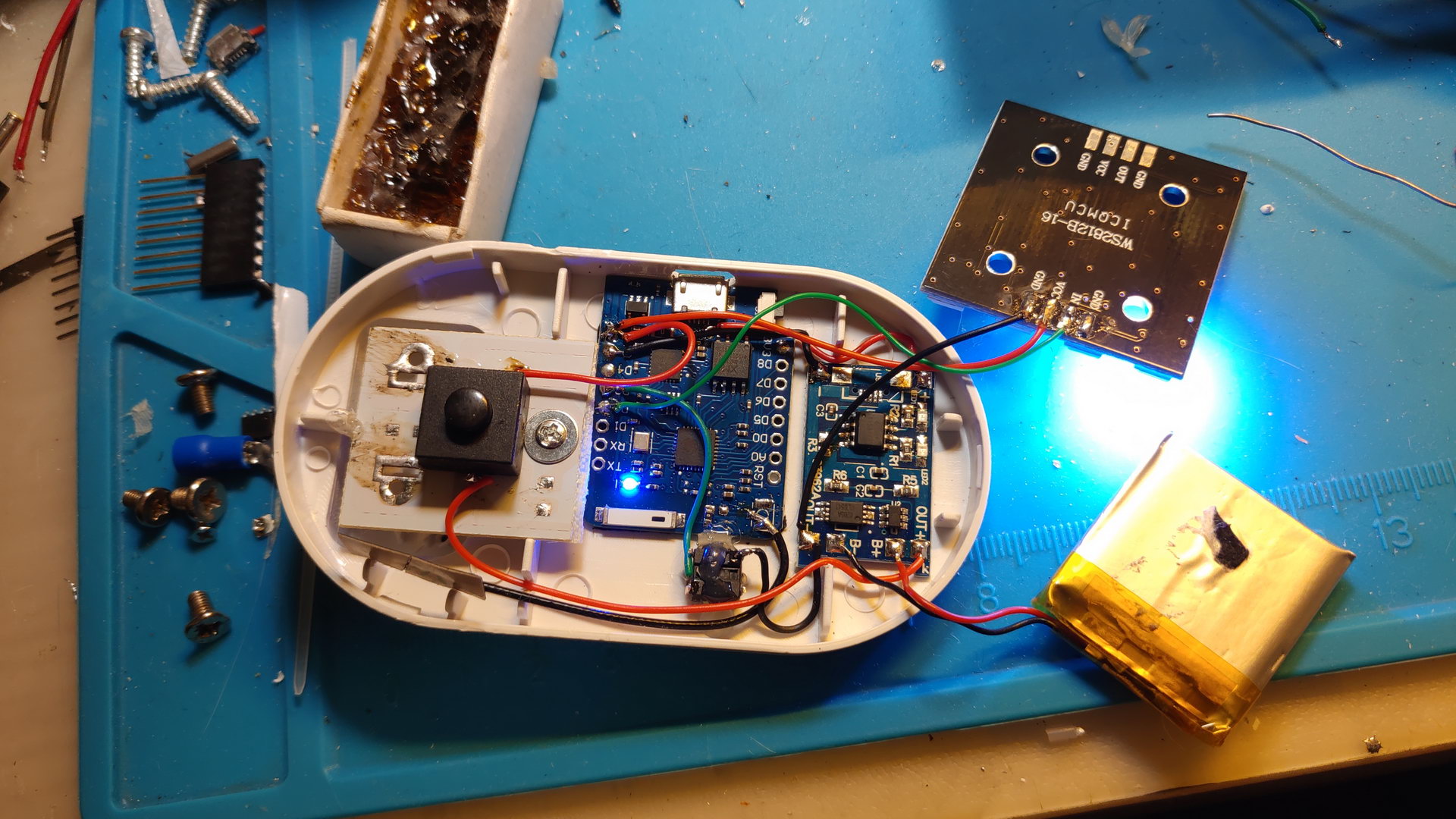

连接电池及WS2812灯板
连接按钮
安装固定电池

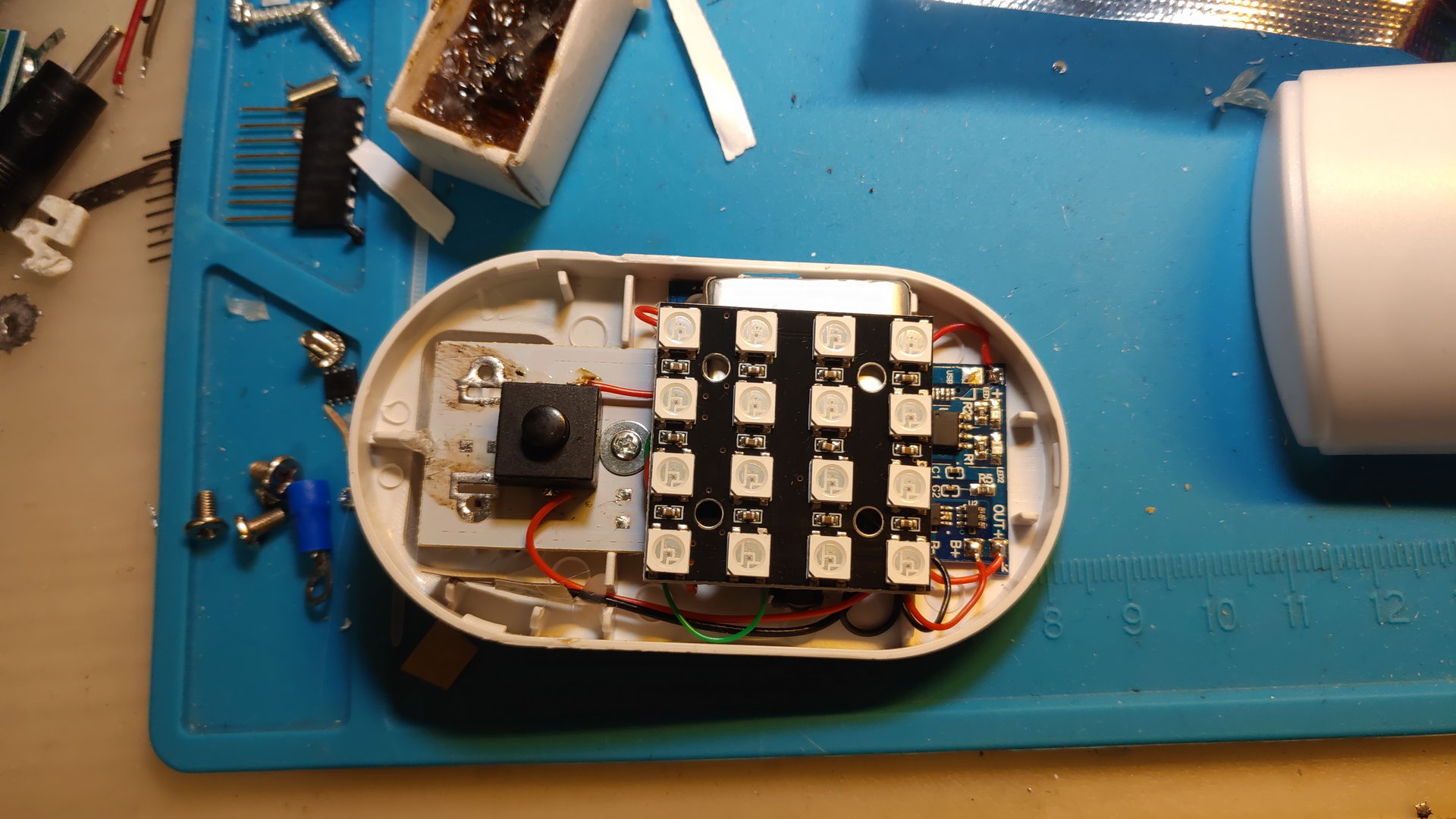

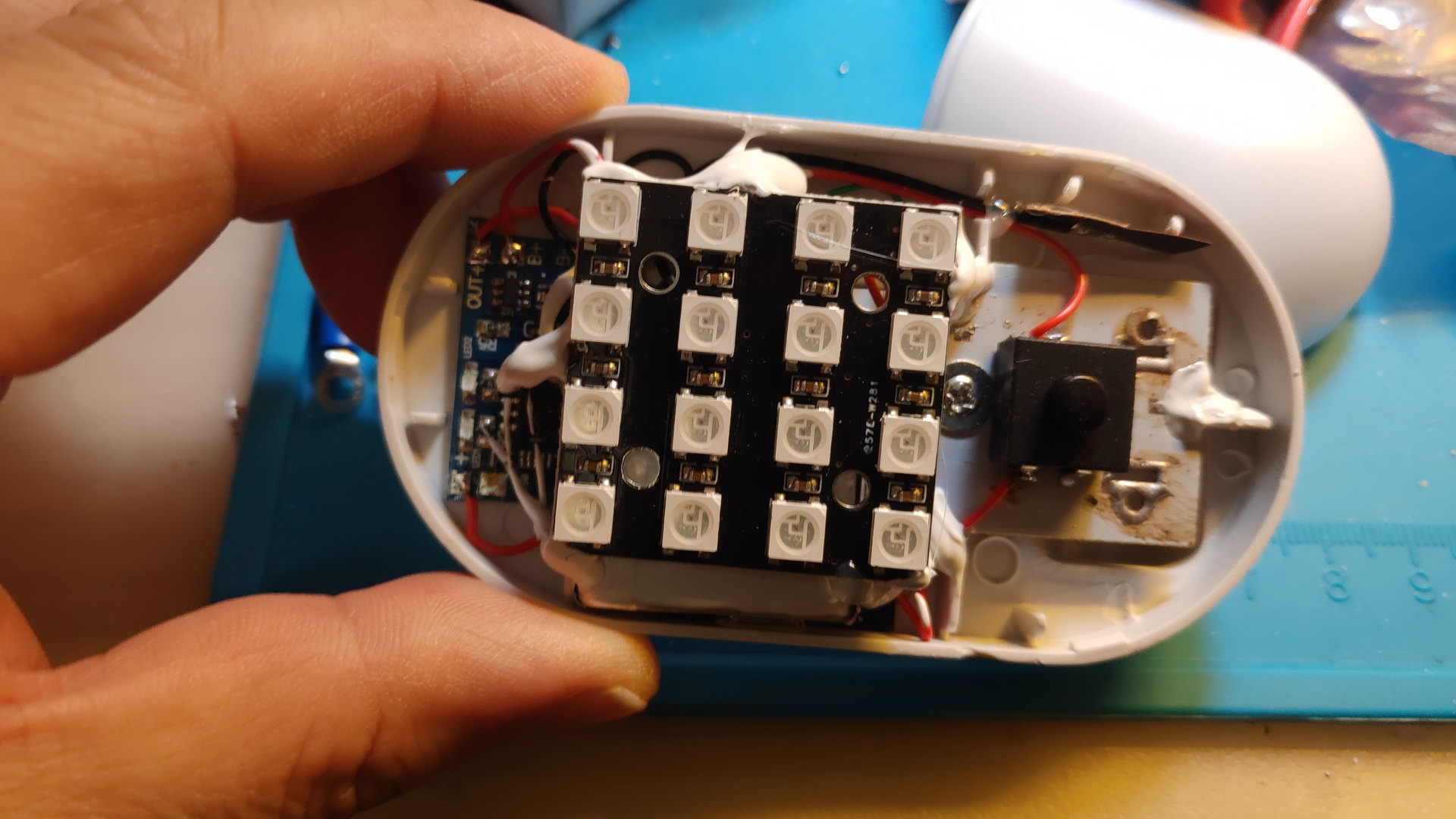

固定WS2812灯板
灯罩开口

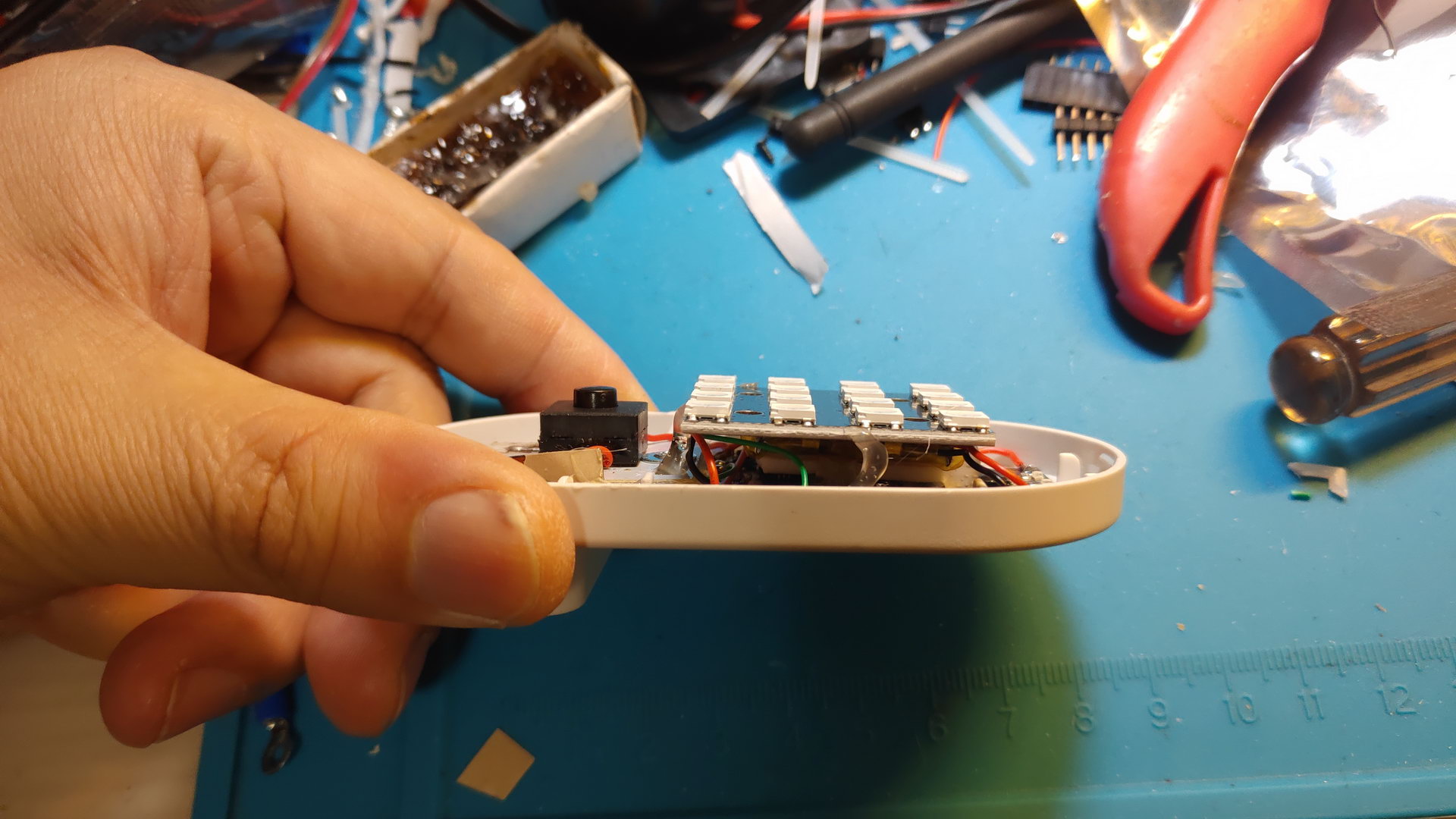

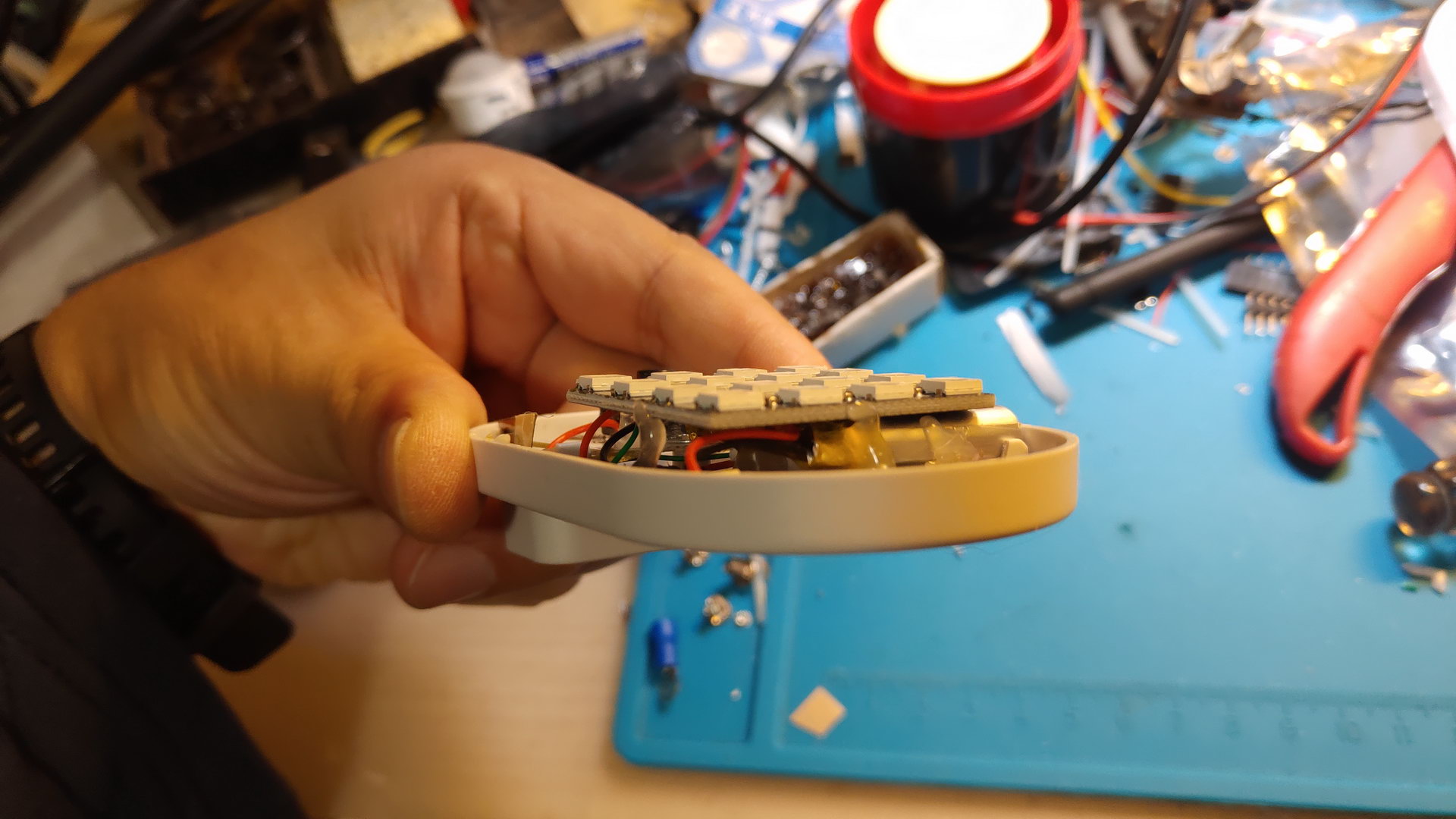

灯板/主板固定侧视
灯板/主板固定斜视
灯板/主板固定顶视

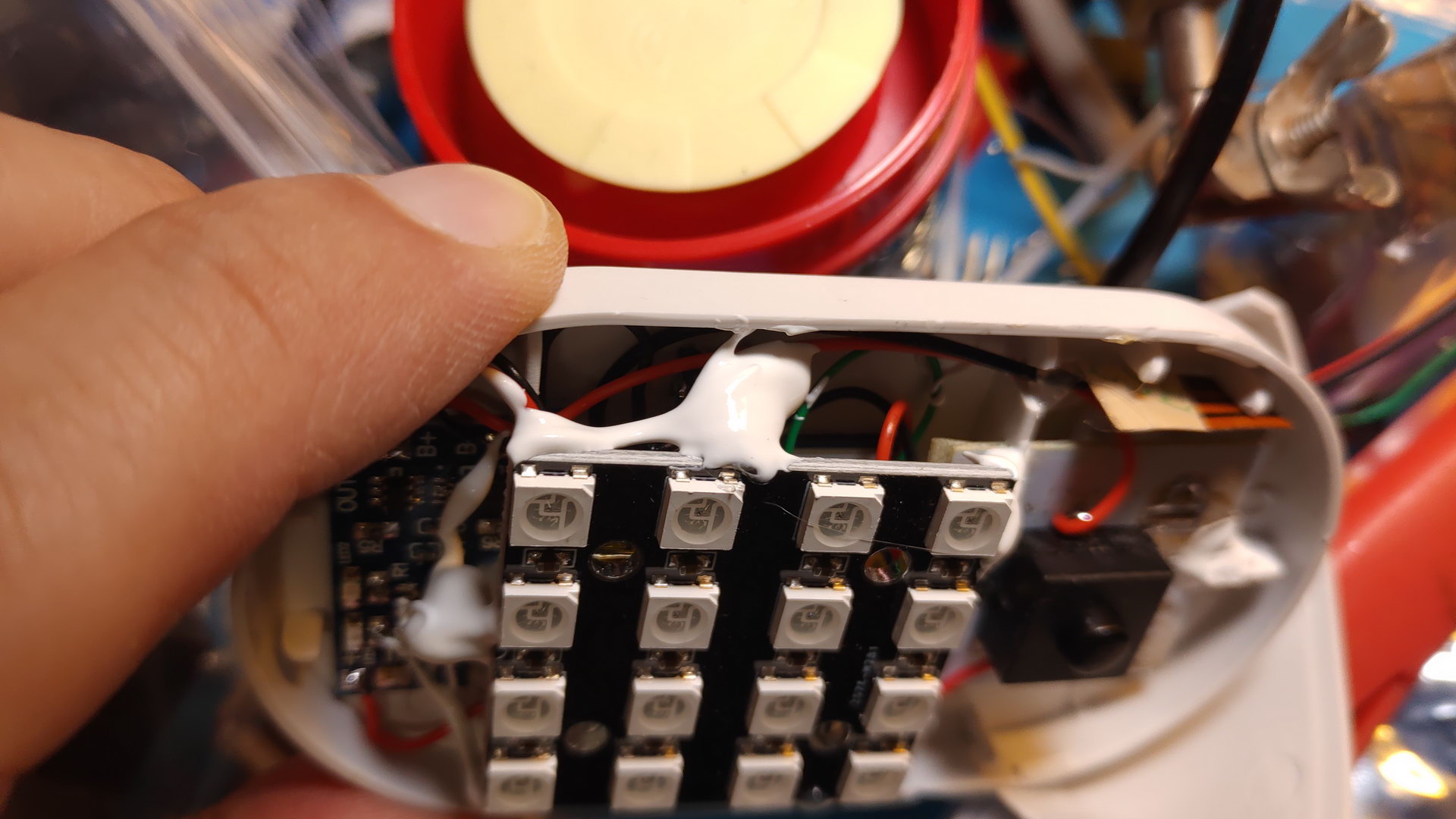

打固定硅胶
打固定硅胶

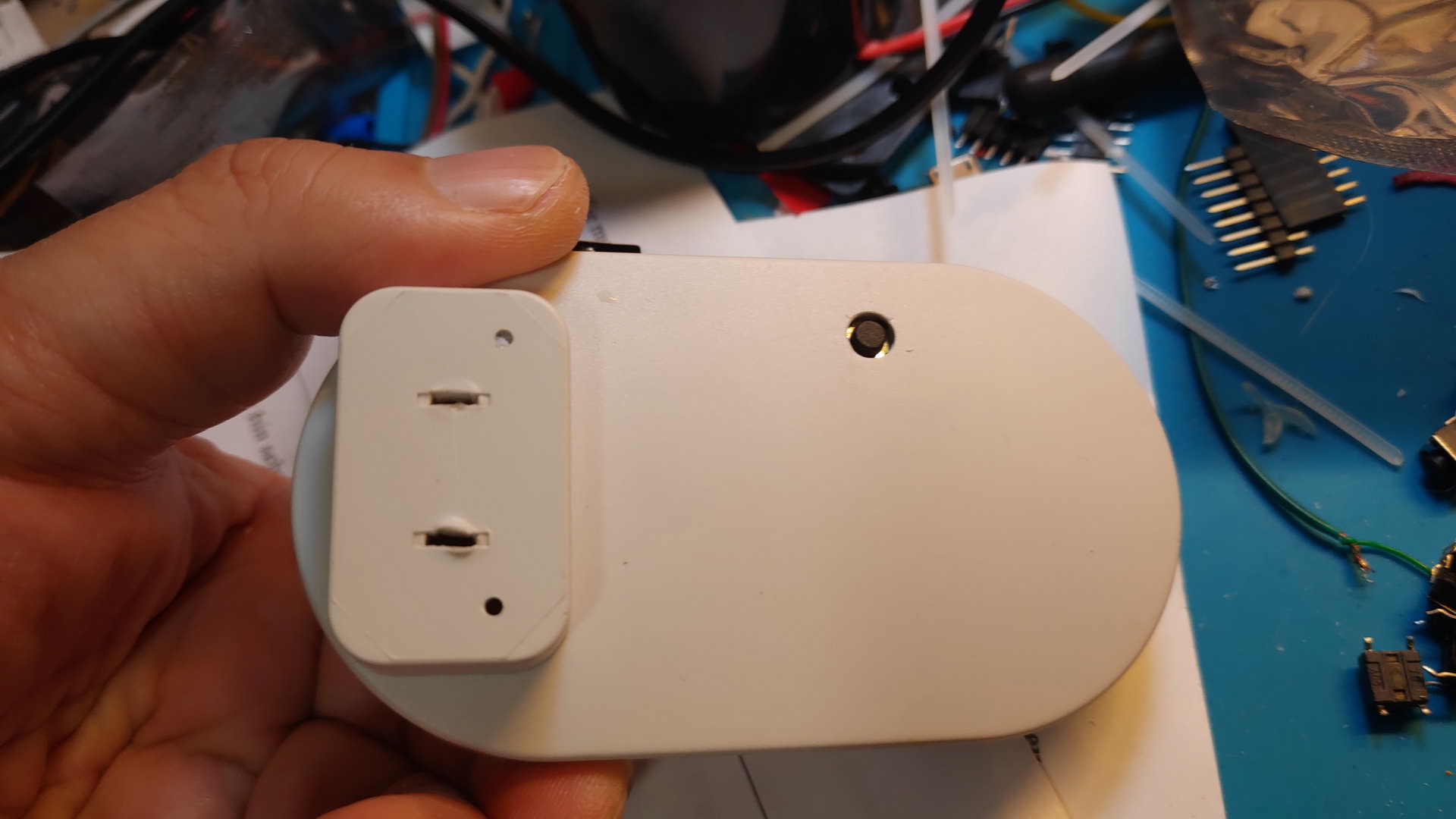

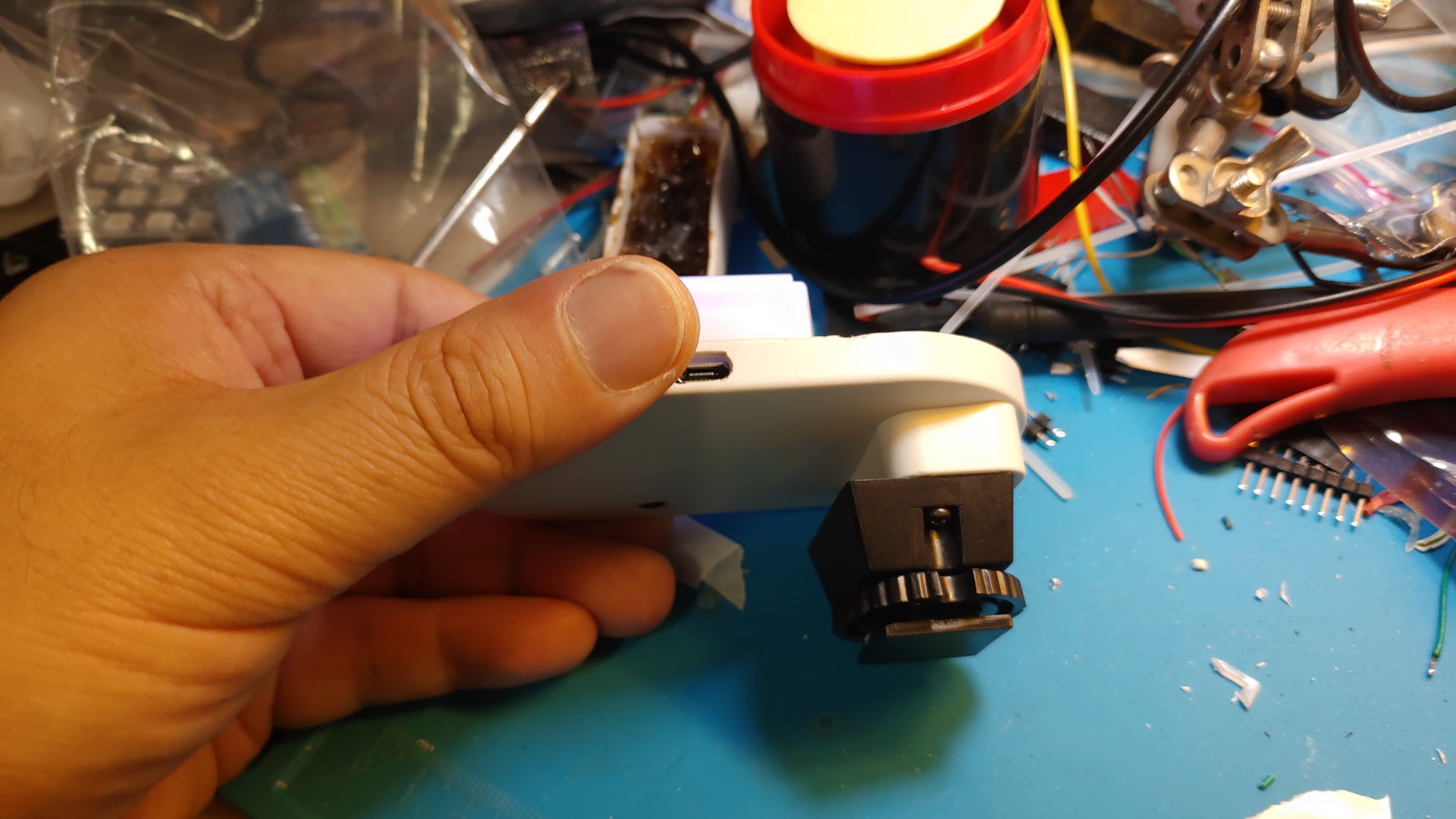

安装热靴支架
技术资料
[顶部]

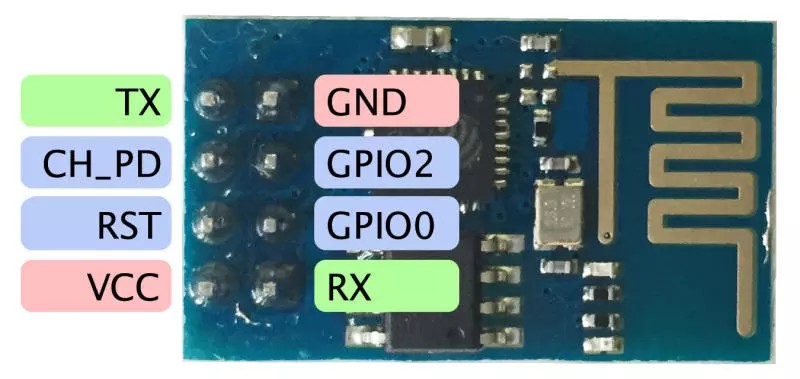

EPS-01S(ESP8266)

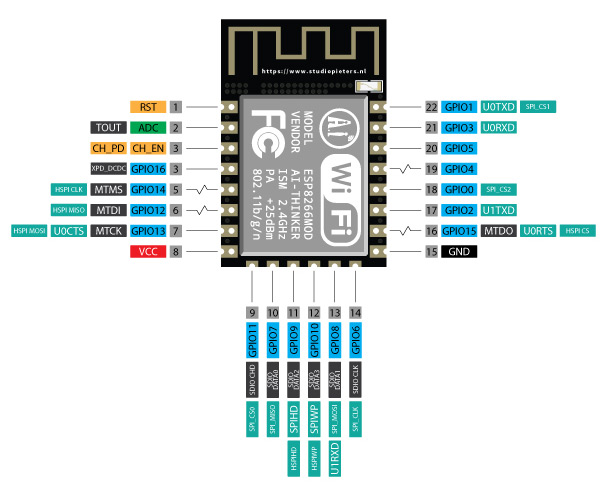

EPS-12F(ESP8266)

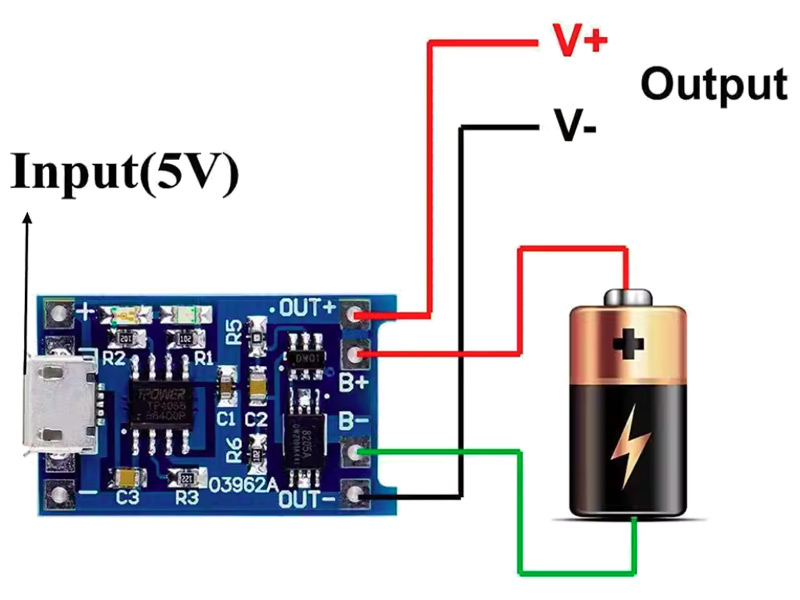

TP4056锂电池充电及保护板
更新记录
[顶部]增加OSEE时代奥视4路、8路切换台新Tally协议的支持
Ver 2.1.25060420
增加了网络校时时钟功能(使用圆形12灯珠灯板，注意！WiFi在开机180后会关闭进入节能模式)
Ver 2.0.25060312
优化部分功能，增加了开机TallyID显示
Ver 2.0.25052918
增加了很多新功能，支持OSEE/BMD/vMix/芯象/部分支持纳雅Tally的切换台
Ver 1.0.24121810 bug修正
修正了设置vMix切换台无法保存的bug
Ver 1.0.24121115 首发版本
支持OSEE,vMix
Ver 1.0.24111317 内部预览稳定版本
支持OSEE
感谢
[顶部]Arduino 给Diyer们增加DIY的方便程度！
各位提供Arduino开发库的大神
Ivan Grokhotkov
Markus Sattler
ESP8266HTTPClient by Jeroen Döll
Adafruit NeoPixel by Adafruit
Arduinojson by Benoit Blanchon
DDNS Generic by Ayush Shamma, Khoi Hoang
ESP8266-ping by Alessio Leoncini
ESPping by dvarrel, Daniele Colanardi, Marian Craciunescu
HttpClient by Adrian McEwen
OneButton by Matthias Hertel
Ticker by Stefan Staub
WebSockets by Markus Sattler
WebSockets Generic by Markus Sattler, Khoi Hoang
WiFiWebserver by Khoi Hoang
SKAARHOJ-Open-Engineering by kasperskaarhoj
……
